硅作为主流单元素半导体，凭借资源丰富、成本低和产业链成熟等优势，支撑了全球超过90%的芯片制造，广泛应用于CPU、GPU、存储器等通用集成电路领域。其性能提升主要依赖制程微缩（如7nm、3nm）和3D结构创新，但在高频、高功率、光电子等特殊应用场景中面临物理极限。

在这些硅材料性能受限的领域，III-V族化合物半导体（如砷化镓、磷化铟）和宽禁带半导体（如碳化硅、氮化镓）展现出独特优势，适用于高频通信、高功率、高压、高温等场景，广泛用于光通信、5G射频、激光传感、新能源汽车功率器件、充电桩、VR/AR及可穿戴设备等新兴市场。这些非硅材料并非替代硅，而是形成互补，拓展半导体技术的应用边界。其中，宽禁带材料受益于新能源汽车的爆发式增长而热度上升；III-V族材料则在5G、数据中心、自动驾驶等领域持续发展，二者均拥有超过三十年的工业应用基础，未来增长确定性强。

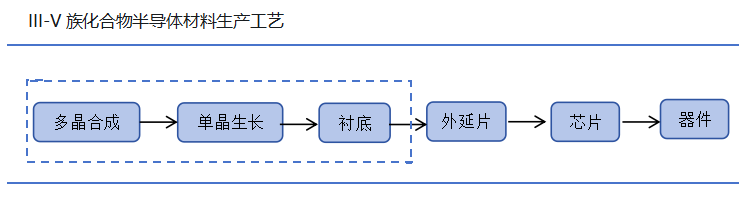

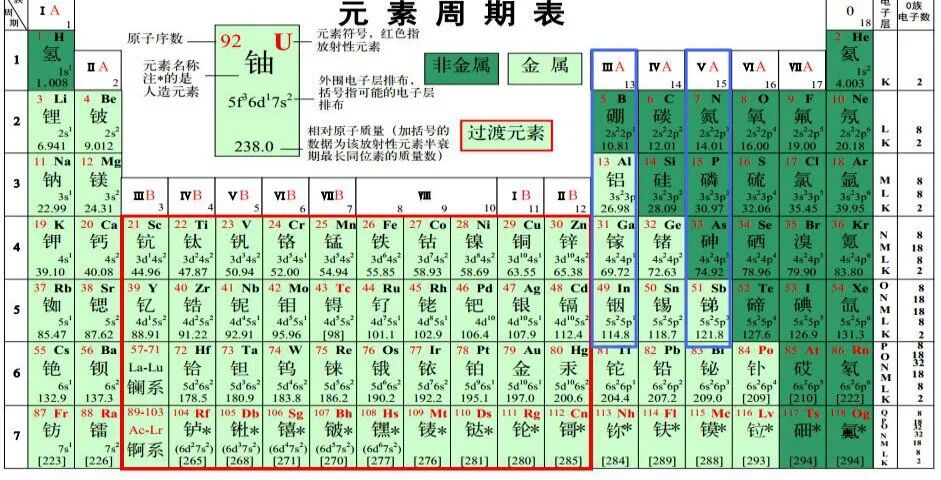

III-V族化合物半导体由III族元素（如铟、镓）与V族元素（如磷、砷）人工合成，自然界中不存在天然的磷化铟或砷化镓，因此需通过多晶合成与单晶生长工艺制备。核心流程包括：将高纯度单质按原子配比装入PBN坩埚，在高温高压下合成多晶，再经过切割、磨边、研磨、抛光、清洗等工序后真空封装为成品。其中，多晶合成与单晶生长是关键技术环节。

目前主流单晶生长方法包括水平布里奇曼法（HB）、垂直布里奇曼法（VB）、液封切克劳斯基法（LEC）和垂直梯度冷凝法（VGF）。VGF法因热应力低、晶体完整性高、位错密度小且生产稳定性好，已成为6英寸以下III-V族单晶生长的主流技术。相比HB法（最大3英寸）和LEC法（虽可达12英寸但成本高、晶体不均匀），VGF法在2–8英寸晶圆制备中兼具质量与成本优势，尤其适合大尺寸、低缺陷密度的磷化铟单晶生长。例如，北京通美和Sumitomo采用VGF/VB技术可生长6英寸磷化铟单晶，日本JX则使用LEC法生产4英寸晶圆；在砷化镓领域，Sumitomo主推VB法，Freiberger以VGF和LEC并行，北京通美则专注于VGF法。

磷化铟具有闪锌矿结构，具备高饱和电子漂移速度、优异光电转换效率、良好的导热性与抗辐射能力，且其直接带隙特性使其能高效发射和探测1.3μm与1.55μm波段的光信号——恰好匹配光纤通信的低损耗窗口。因此，磷化铟成为高速光模块的核心材料，广泛用于DFB/EML激光器和APD探测器。同时，其高频响应特性也使其在太赫兹通信、量子通信（如单光子源、量子点激光器）中具备前瞻性应用潜力。此外，凭借高电子迁移率和灵敏的光电响应，磷化铟还被用于可穿戴设备的生命体征传感器（如心率、血氧监测）以及VR眼镜、汽车雷达中的激光传感系统。

随着下游需求快速增长，磷化铟衬底市场规模持续扩大，呈现强劲增长动能。日本 JX 金属在官网公告中明确，为应对光通信领域的需求激增，计划对磷化铟衬底生产设施追加约 33 亿日元投资，将产能提升约 50%；国内三安光电在化合物半导体领域动作频频，不仅与国际巨头意法半导体合作，投资32 亿美元布局碳化硅芯片合资工厂，还获得重庆国资100 亿元增资，多方力量协同推动国产化进程，为国内半导体材料产业发展注入强劲动力。

与此同时，国内新起之秀加速崛起，云南鑫耀半导体、珠海鼎泰芯源、九峰山实验室、陕西铟杰半导体等企业市场份额持续提升，江门芯乙晶体、浙江康鹏半导体、常州中讯半导体等企业也在二代半导体材料领域积极发力；助力国内企业逐步在全球磷化铟衬底市场中占据一席之地。

未来，磷化铟产业将朝着大尺寸化（向 6 英寸及以上推进）、成本优化与异质集成方向发展，进一步支撑高性能光电子与射频器件的需求，成为高端半导体供应链中的关键一环。
