在当今科技飞速发展的时代，6G 通信的号角已然吹响，太赫兹（THz）频段成为了众人瞩目的焦点。而一项基于 250nm InP HBT 技术的宽带功率放大器研究成果，宛如一颗璀璨的新星，正照亮着通往 6G 通信新纪元的道路。今天，咱们就来深入了解一下这神奇的 250nm InP HBT 技术。

磷化铟（InP）—— 天生的高频 “强者”

磷化铟（InP）作为一种关键的半导体材料，有着诸多令人惊叹的特性。它具有高电子迁移率，这意味着电子在其中能够快速、顺畅地移动，就如同高速公路上飞驰的跑车，为高频、高速信号处理提供了得天独厚的条件。与传统的硅基材料相比，InP 在高频性能上简直是一骑绝尘，能够轻松应对太赫兹频段这种超高频的挑战。

而且，InP 的禁带宽度适中，既保证了一定的导电性，又能在高温等复杂环境下维持良好的稳定性，不易出现性能波动，为电子器件的可靠运行保驾护航。这些优异的特性，使得 InP 成为了研发高性能高频器件的不二之选，也为 250nm InP HBT 技术的诞生奠定了坚实的物质基础。

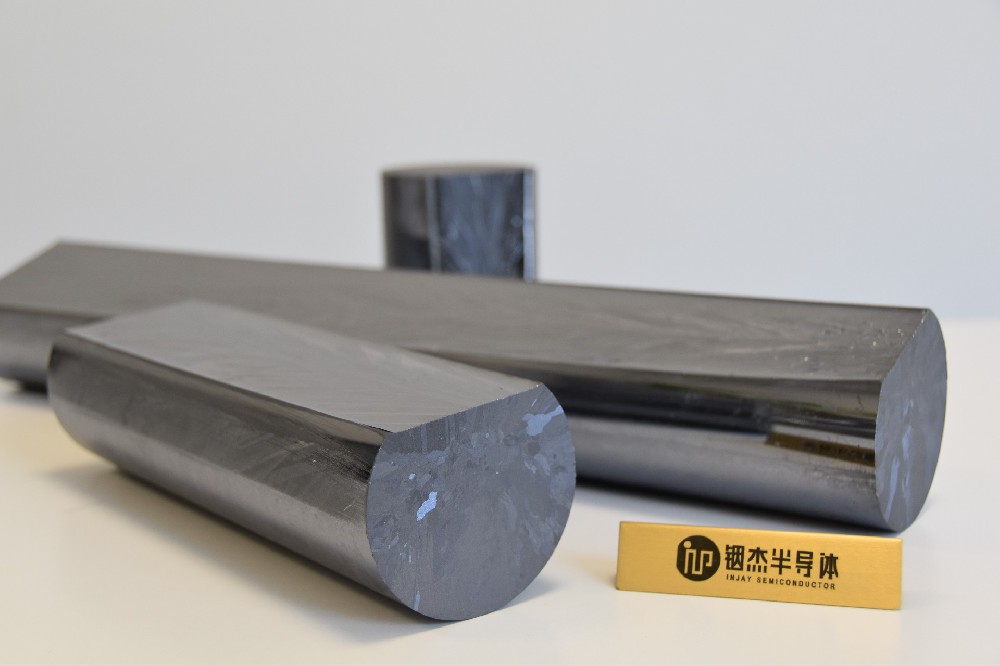

磷化铟（InP）晶棒

250nm InP HBT 技术的神奇面纱

1. 共源共栅结构 —— 增益与功率的双雄崛起

这款技术创新性地采用了共源共栅晶体管作为功率单元，这可是实现高增益和高功率输出的秘密武器。通过精心优化基区宽度和巧妙处理寄生参数，成功将截止频率（f_T）推向了 300 - 500 GHz 的新高度，最大振荡频率（f_max）更是高达 600 - 800 GHz。想象一下，在 H 波段（220 - 320 GHz）这样的高频战场上，它就像一位超级战士，能够将微弱的信号强力放大，输出强劲的功率，为信号的远距离传输和高质量接收提供了坚实保障。

2.25Ω 阻抗匹配 —— 宽带的 “绿色通道”

传统的功率放大器（PA）输入输出阻抗大多为 50Ω，可在高频的 H 波段，这就成了阻碍宽带性能的 “绊脚石”。而 250nm InP HBT 技术巧妙地将阻抗降低至 25Ω，如同开辟了一条宽带的 “绿色通道”，大幅削减了阻抗转换比。再配合上片上巴伦（Balun）进行功率组合，不仅进一步优化了阻抗匹配，让信号传输更加顺畅无阻，还完美实现了信号的平衡，使得整个放大器的性能得到了质的飞跃。

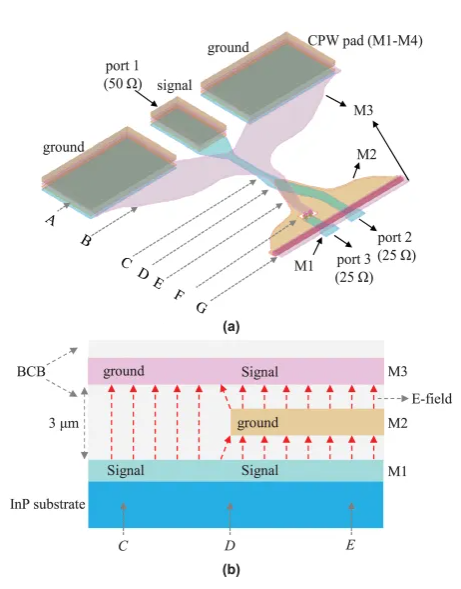

3.紧凑型巴伦设计 —— 小身材，大能量

巴伦在这个技术中扮演着至关重要的角色。它采用共面波导（CPW）和微带线的电磁场转换技术，彻底摆脱了传统四分之一波长线的束缚，以超紧凑的尺寸（仅仅 150μm × 230μm）实现了令人瞩目的宽带性能。别看它身材小巧，作用可大着呢！它的平衡操作不仅大大节省了芯片面积，让整个器件更加微型化，还像一位 “降噪大师”，显著抑制了 InP 衬底中的衬底模式和谐振，为电路的稳定运行营造了安静、和谐的环境。

实测见证奇迹

经过严格的实测检验，这款基于 250nm InP HBT 技术的宽带功率放大器展现出了行业领先的宽带表现。小信号增益在 232 GHz 时达到了惊人的 20.8 dB，3 dB 带宽更是超过 51 GHz（占比高达 20.8%）。在大信号输出功率方面，220 - 295 GHz 范围内，稳定输出功率为 8.0 ± 1.5 dBm，功率增益超过 10.5 dB，大信号 3 dB 带宽超过 75 GHz。而且在 220 - 300 GHz 这一广阔频段内，增益始终稳稳高于 16.5 dB，如此卓越的性能，无疑是对 250nm InP HBT 技术实力的最好证明。

广阔前景，未来可期

1. 6G 通信 —— 超高速的纽带

对于即将到来的 6G 通信时代，这款宽带功率放大器无疑是关键的 “幕后英雄”。它能够有力地支持 H 波段的高数据速率传输，不管是让我们沉浸其中的扩展现实（XR），还是充满科幻感的全息通信，它都能轻松驾驭，满足未来各种高端、复杂的通信需求，为 6G 通信的商业化筑牢根基。

2.太赫兹成像 —— 洞察微观与宏观

在安检领域，它能够助力安检设备实现高分辨率成像，让隐藏的危险物品无所遁形；在医疗成像方面，为医生提供更清晰、精准的人体内部图像，辅助疾病诊断；自动驾驶中，帮助车辆更敏锐地感知周围环境，提前规避风险。凭借高分辨率、强穿透性的成像能力，太赫兹成像在这些领域正掀起一场变革。

3.雷达与传感 —— 精准的 “眼睛”

气象雷达装备了它，能够更精准地监测云层变化、降水情况，为天气预报提供更准确的数据；短波长雷达有了它，监测精度大幅提升，无论是追踪飞行器，还是探测海上目标，都更加得心应手，为国防、交通等诸多领域保驾护航。

直面挑战，砥砺前行

尽管 250nm InP HBT 技术已经取得了突破性进展，但前进的道路上依然存在一些 “绊脚石”。在 300 GHz 以上的高频区域，巴伦的损耗会逐渐增加，导致增益下降，这就像是长跑运动员在冲刺阶段遇到了体力瓶颈。不过，科学家们已经瞄准了这个问题，未来将进一步优化巴伦结构，让它在高频段也能活力满满。

另外，目前 InP 衬底成本较高，这在一定程度上限制了技术的大规模普及。为此，科研团队正在全力以赴探索更经济的制造工艺，力求降低成本，让这项前沿技术能够走进更多领域，惠及大众。

250nm InP HBT 技术以其卓越的性能，为 H 波段宽带功率放大器注入了强大动力，成为了开启 6G 通信和太赫兹技术商业化应用大门的金钥匙。虽然面临挑战，但我们坚信，随着科研人员的不懈努力，这项技术必将不断完善，在未来大放异彩。

参考文献：

[1] 相关研究数据来源于 IEEE Transactions on Terahertz Science and Technology 等权威期刊。

[2] 部分技术细节参考自 DARPA、Fraunhofer IAF 等研究机构的最新成果。
